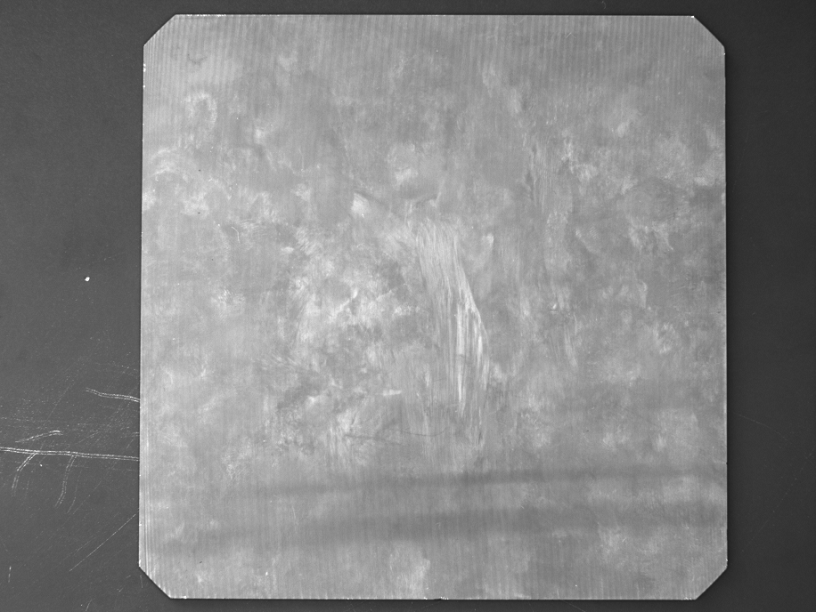

一、CCD視覺檢測打光圖：

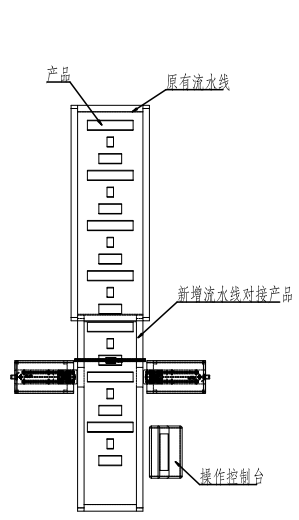

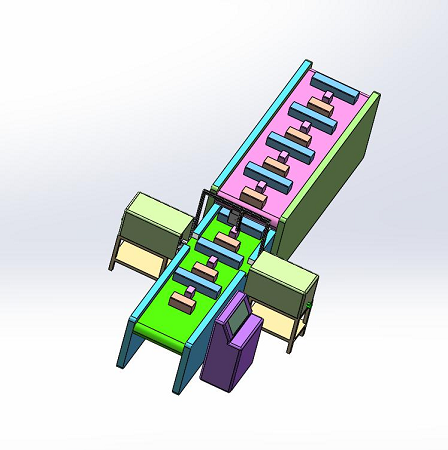

二、整機設備流程標示圖：

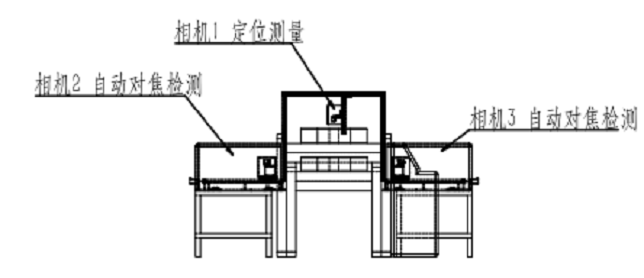

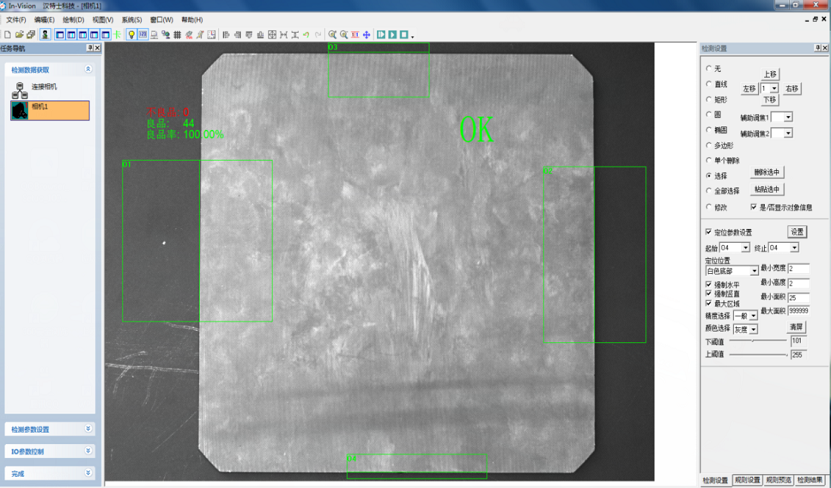

三、CCD檢測標示圖：

四、CCD設備注意事項：

1、CCD進入檢測狀態后，手或者其他物體切不可擋住相機鏡頭，以及光源，從而影響檢測尺寸。

2、鏡頭上如有污點或油漬，需用棉簽、無塵布和酒精進行清洗，不可用手直接觸摸。

3、相機的光圈、曝光和焦距盡量保持原有狀態。
